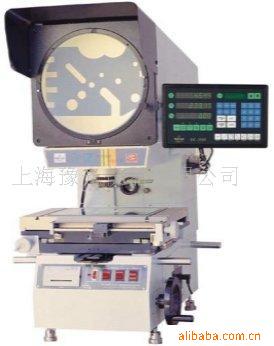

3000AZ系列增强型：3015AZ/3020AZ/3投影仪

一、3000系列投影仪的用途和特点:
 　　3000AZ系列增强型数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等 行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形狀复杂 工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等。

3000AZ系列增强型投影仪特点:

全正像: 不必因上下顛倒，左右区分而烦恼

高精度: (3+L/75)可达国外同等仪器精度

大行程: 250 × 150 × 100（调焦）

大载荷: 50KG荷重精度指标不变

投影筒: 升降调焦

寻边器: 自动瞄准采样

二、3000系列投影仪的技术参数:
仪 器 型 号  3015AZ  3020AZ  3025AZ
工作台  金属台面尺寸(mm)  340×228  404×228  450×280
玻璃台面尺寸(mm)  210×160  260×160  306×196
X座标行程(mm)  150  200  250
Y座标行程(mm)  100  100  150
Z座标行程(mm)  100(调焦)  100(调焦)  100(调焦)
仪器测量精度(μm)  3+L/75  3+L/75  3+L/75
X，Y座数显分辩率  0．001mm
投影屏  投影屏尺寸（mm）  φ312 使用范围＞φ300（刻有米字線）
投影屏旋转范围  0～360°
旋转角度数显分辩率  1° 或 0.01°
物镜 放大倍数  10X(必备) 20X(选) 50X(选) 100X(选)

物方线视场（mm）  φ30 φ15 φ6 φ3
物方工作距（mm）  77.7、44.3、24.5、25.3
数据处理器
DC-3000多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离、角度测量。

仪器照明  透射与反射照明光源均为：２４V ，　 １５０W鹵素灯
仪器电源  110V/ 220V(AC)， 50/60HZ， 总功率400W
冷却方式  强制风冷 ( 3只轴流风扇 )
外形尺寸  长X宽X高 (mm)  780×780×1100  780×780×1100  810×780×1120
仪器重量  单位Kg  160  160  180
选配件  微型打印机、光学寻边器、M2D软件等；详细请查看投影仪附件说明。
